海事VHF融合指挥调度系统

一、系统介绍

VHF融合调度系统是指把计算机技术、PSTN传统公网电话技术、专网无线通信技术融为一体的新一代通信模式，其核心目标为：让无线对讲机用户、调度员和指挥员在任何时间、任何地点，可以通过任何设备、任何网络快捷的进行相互通信。

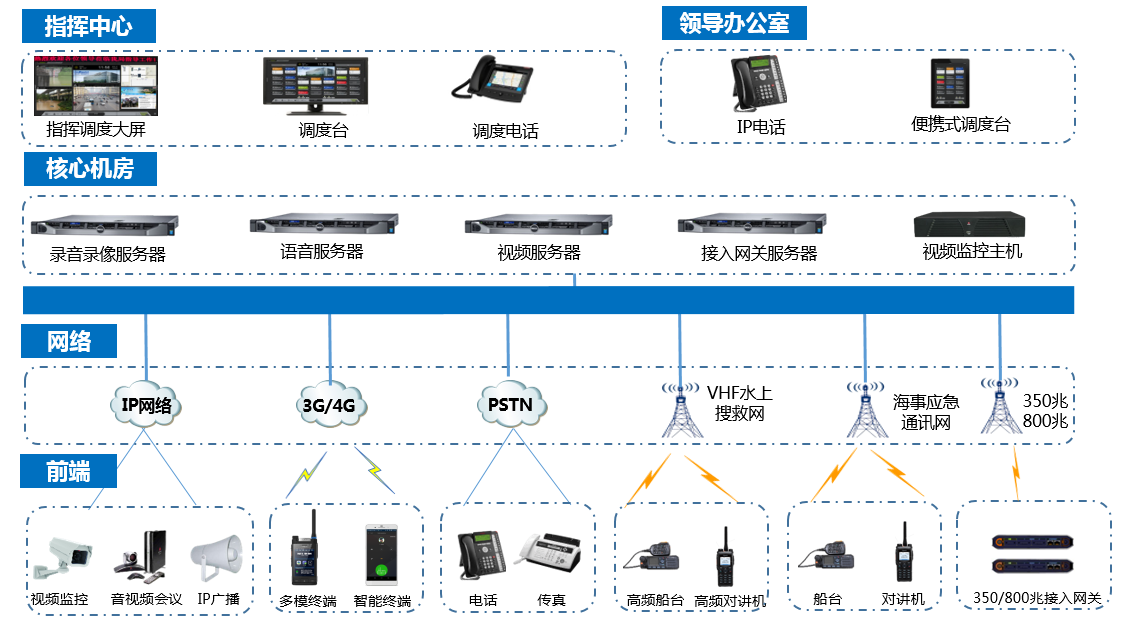

二、系统架构

海事通讯一般包括VHF船岸通讯网和海事内部调度通讯系统，其中VHF船岸通讯网主要面向公众，海事内部调度通讯系统主要用于内部使用。

VHF船岸通讯网是根据日常地方海事救援通信的需要设置的一套专用高频频道，系统采用多套VHF收发基站完成对沿线区域的通信覆盖。救援中心可呼叫到辖区内船只，辖区内的船只也可呼叫指挥中心，方便快捷，一呼百应，此信道用于日常守候信道，随时接收来自水上的救援信息。

海事内部调度通讯系统主要满足地方海事局日常执法、应急救援、指挥调度等的通信需求，系统采用数字同频同播技术，在主要内河流域沿岸架设同频同播基站，满足工作人员在管辖区域内地应急通信的需求。该系统与救援指定VHF频道相互独立，根据需要两套系统可以进行互通。



三、主要功能介绍

1、VHF—TEL 通信功能

港口引航业务：船舶动态业务通信。

公众通信：在海区船舶能通过该海区的VHF海岸电台和陆上电话网用户进行通信。

驾驶台对驾驶台通信：实现船舶操作，安全避让,船舶移动等通信。

近距离搜救协调通信：搜救现场通信，海上VHF通信波段CH16信道是无线电话遇险和安全频率。



2、融合调度功能

操作坐席可同时监听多个VHF基站。并把音频输出都可配置到指定的扬声器上（可同时指定2个声道）。

坐席呼叫功能：操作终端坐席话音发送需要通过PTT按键作为话音使能，坐席PTT的触发源可以是维护软件的软PTT也可以是外部设备（带PTT麦克风或耳麦）提供的硬件PTT电平。

调度台可以监视网络中VHF基站、调度终端的运行状态，可以在调度界面上实时显示各VHF信道机供电电压、温度、驻波比、前向功率和反射功率；并可对信道机的电源电压、温度、电压驻波比等故障进行告警；（需提供权威的第三方软件检测机构出具有的测试报告）

具有管理权限的调度员可以在调度台对信道机进行重启、信道调整、高低功率转换等远程操作；（需提供权威的第三方软件检测机构出具有的测试报告）

支持分级的指挥调度和扁平化指挥方式自由切换，通过合理的网络规划部署，可以实现多级行政指挥调度，也可以实现跨级的指挥调度，满足当前各种行业的指挥调度需求。

操作简单，友好的操作界面，灵活的组建固定或临时的通话组，调度台对某区域的VHF基站进行组建成一个通话组，实现区域呼叫，也可以对不同区域的VHF基站进行编组，实现跨区域呼叫。

电话互联功能：能够实现电话呼叫VHF基站，调度台可以拨打其他固定电话并转接到VHF基站，并通过VHF基站进行广播呼叫；

调度台可以监视网络中VHF基站、调度终端的运行状态和每个终端的上下线信息。及时发现网络和设备故障；通过调度台界面可以监视的通话状态，调度台可以参与通话并进行录音。

系统具备广播呼叫功能，工作人员可通过调度坐席发送广播呼叫，呼叫可为已录制的标准格式的语音、或者为现场临时的紧急通知，支持文字输入转换成语音播报，支持自定义时间、次数进行语音播报，在广播呼叫时，水上民用船的船台都可以接收到海事局发送的广播通知。

4G智能手机（Android）安装智能调度APP，实现移动调度台功能，可以呼叫、监听单个或多个VHF基站，实现全天候、不限地域地进行指挥调度。

调度客户端可以实现短消息数据发送功能，实现一键下发信息至4G智能移动调度端。

调度员可接受来自4G智能移动调度终端发送的紧急告警信息。调度员收到该紧急告警信息之后，在重要位置闪烁显示，直到调度员点击操作后才取消。

调度台可以汇总4G智能移动调度终端的GPS信息，并在调度界面上进行显示，实现可视化一键调度，并且可实现位置跟踪、圈选呼叫、轨迹回放等功能。



3、录音功能

系统对VHF基站中的通话进行实时录音。对于录制的语进行语音文件的保存。保存的录音文件可以通过录音日志进行检索和回放。

系统支持根据配置的录音方案自动录制语音数据。包括呼叫号码、开始时间、结束时间、时长、呼叫类型等。

保存时长不少于3个月。



4、GIS调度功能

支持地图基本操作功能，包括：放大、缩小、拖拽等操作；

支持对重点场所进行地图标注，可以自由设置标注类型和图标，支持新增、删除标注功能。

支持VHF基站和移动调度终端在线状态显示和监控。

支持同时对多个移动调度终端进行定位和连续跟踪。

支持在地图上进行框选移动调度终端，并发起临时呼叫。

支持历史轨迹查询和回放：可以根据人员、开始时间和结束时间查询历史轨迹。



5、移动调度台功能

基于Android开发的一款移动调度台软件，安装于4G智能移动终端，实现移动调度台功能，系统可以与融合指挥调度系统互联互通；

支持对VHF基站和移动调度终端之间的固定编组呼叫、单呼、临时组呼功能。

支持成员优先级功能：组内领导讲话优先功能，领导可以抢占普通工作人员的话权，进行工作安排和部署。

支持群组优先级功能：当高优先级群组通话时，即使人员在低优先级群组中通话，也能将其强行拉入高优先级群组，满足指挥调度时多任务调度的需要。

支持迟后接入功能：开机后，能够自动接入当前正在呼叫的群组。

支持一键告警功能：在遇到危险或突发情况时，能够通过智能移动终端一键告警，自动呼叫群组和指挥中心，指挥中心能够接收到告警，并实时显示告警人员位置，收听现场对讲，及时进行指挥决策。

支持多路监听功能：通过调度台席、指挥终端能够同时监听执行多个任务的群组讲话，并能随时选择一个群组进行讲话，进行指挥。

支持呼叫调度台功能：可以单独呼叫调度台，请求协助。

支持系统录音功能：系统支持所有人员讲话全系统录音，不遗漏一个讲话，便于事后对事件处置进行回溯。

具备移动的调度台席，能够同时调度多路群组、用户、临时组进行对讲，能够对组内用户进行强拆、强插。

具备多级管理能力，能够满足多层级管理和调度的需求。各层级能够单独设置管理员和调度员进行管理，同时上级单位能够直接对下层单位进行扁平化直接管理。
