一、产品概述

   CR10XT-XE1系列大容量录音设备（以下简称CR）可直接对数字中继E1线路进行并线监控录音，采用高阻并线方式进行链路信令采集功能，支持MTP2，HDLC等信令协议的采集。在不影响原有线路通话的同时，保证了录音质量。录音数据可直接存储在设备自带的大容量硬盘上，也可以通过设定自动备份到其它存储设备中，最大能够支持32路E1/T1/J1的D通道和连带的B通道的监控。CR主要适用于数字中继线路网络录音管理环境，针对标准E1/T1/J1 的电话录音监控系统应用而设计。系统高度稳定可靠，用户可以通过网络设置来查询、播放、监控该设备。开放式设计，提供二次开发编程接口。通过TCP/IP二次编程接口实现录音数据的多机备份、帐号管理、WEB浏览管理录放音文件等不同的应用

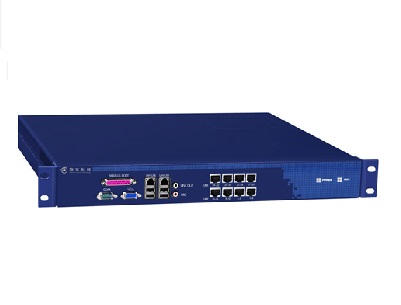

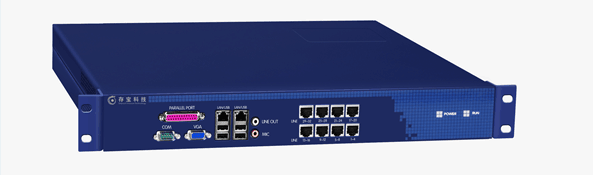

                                                                               CR10XX-16E

二、硬件特性

1.单机系统最大支持16E1录音，提供32E1接口；支持7号、1号、ISDN等信令，可根据用户需求灵活配置；
2.支持多种语音压缩格式，如ADPCM、PCM、GSM、G.729a等。提供高压缩率，目前系统最大压缩率1KB/S；
3.系统具有自动同步双备份功能，有效地提供语音数据的安全性；
4.可以完整的检测并记录所有外拨电话号码与来电显示号码；
5.支持方向判别，可以判别出呼叫方向，如呼入还是拨出；
6.通过网络开发接口可实现按照通道号、时间、电话号码、通话时长、通话备注、操作员等多种条件组合对录音文件进行查询和播放，支持各种开发平台，与其他系统进行有效信息交互；
7.设备可对出错、操作越权或者硬盘储存量不足等情况自动报警，配备多个网络接口，保证传输数据的畅通，支持远程维护、升级；
8.支持统一网管功能。

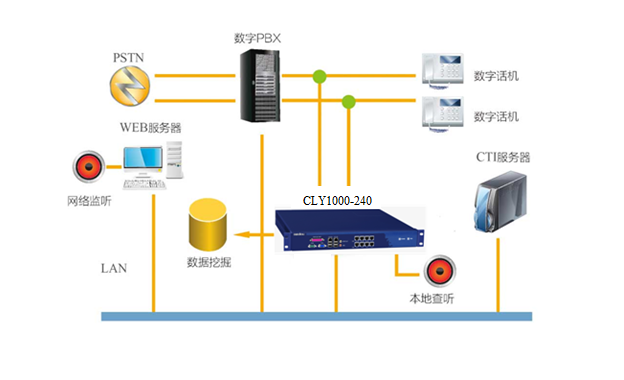

三、典型应用

1) 交换机数字用户线路录音
2) 调度系统调度台录音
3) 交通运输调度录音、各行业的生产调度录音、电力调度录音
4) 关键岗位录音、投诉电话录音、客户服务中心录音、防汛报警、公安报警录音
5) 代理评估机构、商业电话录音、热线服务电话录音、传呼台录音、金融证券录音
6) 安全部门电话监听、监狱探监对讲录音、银行储蓄窗口对讲录音
7) 民航交通售票窗口对讲录音、证券邮政窗口对讲录音……



四、产品规格

产品型号	标准高度	规格说明	备注
CR101T-2E1	机架式1.5U	2E1/T1接口	提供1E1双向高阻并线录音
CR101T-4E1	机架式1.5U	4E1/T1接口	提供2E1双向高阻并线录音
CR102T-8E1	机架式1.5U	8E1/T1接口	提供4E1双向高阻并线录音
CR102T-16E1	机架式1.5U	16E1/T1接口	提供8E1双向高阻并线录音
CR104T-32E1	机架式1.5U	32E1/T1接口	提供16E1双向高阻并线录音

五、产品配件

无源E1高阻复接头：是搭接E1传输链路的阻抗衰减器，分四E1和单E1两种规格。

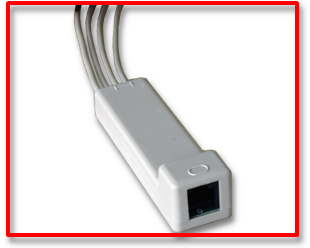

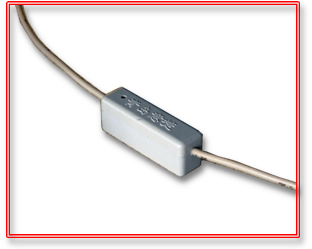

                            单E1高阻头(X001)                                                                                4E1高阻头（X004）
· 搭接阻抗≧2KΩ，符合YD/T 1303-2004规范之A3.1.2要求
· 对原E1信号衰减：小于0.15dB
· 无误码极限传输距离：80~100米

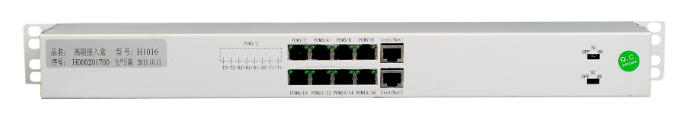

8E1高阻盒H1016：H1016是专门为大数量的E1线路的高阻复接录音，信令采集应用而设计的产品。


· 支持8对E1的无源高阻接入
· 跨接输出距离最远可达150米
· 支持BNC及RJ45接口，方便用户选择不同线路接入
· 输入阻抗高，不影响被监控线路正常工作
· 输出信号强，可实现信号无源放大，实时准确地收集线路信息。

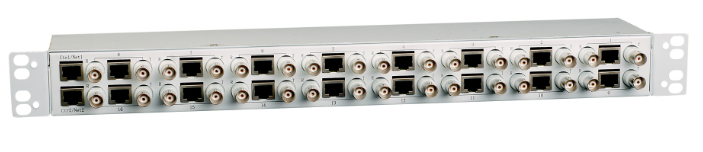

有源E1高阻放大器：

六、技术指标

选项		参数
基本参数
输入电压		交流200V—240V
输入电阻		≤0.5Ω（联合接地方式）
重量		约10Kg
最大消耗功率		≤80w
物理参数
尺寸（mm）		60(H)×440(W)×430(D)
VOIP用户接口		240路  RJ45
E1接口信令		1号，ISDN，中国7号
网络接口		10M/100M/1000M
音频输入接口		￠3接口
软件规范
录音方式			D-CHANNEL
采样速率			8kHz
语音编码			G.711 A_Law,μ_Law,ADPCM,PCM
安全防护			防雷击：4级
运行环境
操作系统		Windows 32位：win2000,win2003,winXP LINUX
声压及噪声		≤65db
运行环境	接地电阻	≤0.5Ω（联合接地方式）
	温度	0℃～45℃
	相对湿度	5%～85%（非凝结）
	太阳辐射	1120 W/m2
储存环境	温度	-40℃～+70℃
	相对湿度	0%～95%（非凝结）
